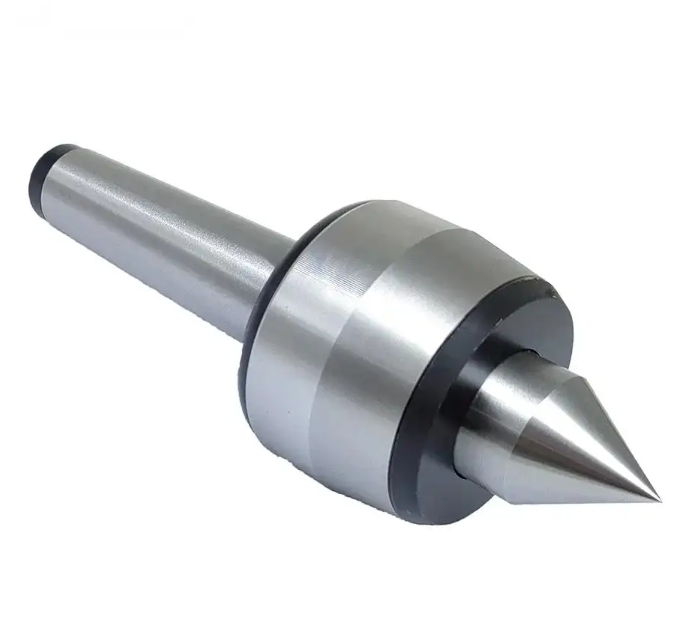

Çalışan Merkez Seçimi: Torna Performansını Artırma

İşleme Hassasiyetini Etkileyen Temel Çalışan Konik Uç Seçim Kriterleri

Uyumsuz Çalışan Konik Uçlardan Kaynaklanan Yüzey Kalitesinde Azalma ve Takım Ömründe Kayıp

Yeterli itme yükü uygulanmadığında, iş parçası ile dönen uç arasında minik hareketler oluşur. Bu küçük kaymalar, hepimizin çok iyi bildiği sinir bozucu titreşim izlerine ve boyutsal özelliklerini karşılamayan parçalara neden olur. Sorun, aşındırıcı malzemelerle çalışırken hızla daha da kötüleşir çünkü rulmanlar normalden daha hızlı aşınır. Yüzey pürüzlülüğü de etkilenir; hedeflenen Ra değeri yaklaşık 0,8 mikron iken, kötü durumlarda bazen 2,5 mikrondan fazlaya düşebilir. Bu aralıkların dışına çıkan parçalar ya hurdaya çıkar ya da ileride pahalı yeniden işleme süreçleri gerektirir. Bu karmaşayı önlemek için atölyeler, herhangi bir radyal oyunu ortadan kaldırmaya odaklanmalıdır. Bunun anlamı, kesici takımın temas noktasında doğru şekilde kavramasını sağlamak ve çalışma koşullarına göre makinenin pratikte gerçekçi olarak dayanabileceği sınırlar içinde çalıştırma hatasını (runout) kontrol altında tutmaktır.

Dönen Uçların Rijitliğinin, Uç Geometrisinin ve Çalıştırma Hatası (Runout) Toleransının Kesme Dinamiğine Uygunlaştırılması

Dönen uçları seçerken üç birbiriyle ilişkili faktöre dikkat edin:

Açısal temas rulmanlar, yüksek ilerleme durumlarında silindirik tasarımlardan daha üstün performans gösterir ve 3.000 RPM'de termal genleşmeyi %15 oranında azaltır. Daima spindle konik uyumunu doğrulayın—MT4 uyumsuzlukları yoğun kesimlerde 0.005" değerini aşan eksenel kaymalara neden olur.

İtme Yükünün Hesaplanması ve Uygun Nokta Temasının Sağlanması

Neden İtme Yükü Hataları, Çalışan Merkezlerde Yatakların Erken Arızalanmasına Neden Olur?

İtme yükleri, tasarım sınırlarını aştığında, mekanik stres ve biriken tüm ısı nedeniyle hareketli uç yatakları zarar görür. Eksenel aşırı yük, yuvarlanan elemanların yatak yollarına çukur oluşturmasına neden olur; bu durum endüstride "brinelling" olarak bilinir. Bu sorun, titreşimleri yaklaşık %40 oranında artırır ve yüzey dökülmesi (spalling) sürecini önemli ölçüde hızlandırır. Aynı zamanda, yeterli yağlama maddesi akışı sağlanmadığında, yaklaşık 149 °C'ye kadar ulaşabilen sürtünme noktaları oluşur. Isı, gresin kıvamını bozar ve parçalar arasında mikro kaynak noktalarının oluşmasına yol açar. Çoğu yatak arızası, özellikle yükler belirtilen değerlerin altında iken bile meydana gelir; bunun en yaygın nedeni, sadece 0,0005 inç (yaklaşık 0,013 mm)’lik bir çalışma sapması ile hizalamanın bozulmasıdır. Bu hizalama hatası, yatağın belirli bölgelerine basınç yoğunlaşmasına neden olur. Bu tür sorunlar genellikle ekipmandan garip harmonik sesler çıkması veya tamamen sıkışıp çalışmaz hâle gelmeden çok önce konik rulmanlarda mavi lekelerin görünmesi şeklinde ilk belirtilerini gösterir.

Pratik İtme Yükü Formülü: İş Parçası Kütlesi, Uzunluğu, Sapması ve Besleme Kuvveti

Hassas itme hesabı, bu endüstriyel formül ile statik ve dinamik değişkenleri birleştirir:
F _itme = (m × g × L/D) + (F _besleme × k _sapma )
Nerede:

• m = İş parçası kütlesi (kg)
• g = Yerçekimi sabiti (9.81 m/s²)
• L/D = Uzunluk-çap oranı (ince parçalar için kritik)
• F _besleme = Kesme besleme kuvveti (N)
• k _sapma = Malzeme sapma katsayısı (çelik = 1,8, alüminyum = 3,2)

Sertleştirilmiş çelik miller için (L/D = 8), 20 kg'lik bir iş parçası −1.570 N itme kuvveti gerektirir ve bu değer tipik 1.200 N'luk hareketli merkez sınırlarını aşar. Mühendisler, işleme öncesinde hesaplamaları rulman özelliklerine karşı kontrol etmeli ve kesintili talaş kaldırma veya değişken ilerlemeler için %25 güvenlik payı eklemelidir.

Mandren Konikliği Uyumluluğu, Rulman Teknolojisi ve Devir Sayısına Özel Dönen Mandren Gereksinimleri

Yüksek Devirde Mandren Konikliği Uyumsuzluğunun Sonuçları: Eksenel Kayma ve Isıl Kararsızlık

Milelerin konik uçları uygun şekilde eşleşmediğinde, yüksek hızda işlenebilirlik işlemlerinde eksenel hareket ve ısı birikimiyle ilgili sorunlar ortaya çıkar. Çalışma sırasında etki eden merkezkaç kuvveti, mile ait konik ucun tutucudan daha hızlı genişlemesine neden olur; bu da tornacıların 'Z ekseni çökmesi' dediği duruma yol açar. Bu çökme etkisi, sıkma gücünü önemli ölçüde zayıflatır. Ortaya çıkan hizalama hatası, yatakların çok daha hızlı aşınmasına neden olan titreşimlere yol açar ve yüzey kalitesini de ciddi şekilde bozar. Bu durum gerçekleştiğinde yüzey pürüzlülüğü değerleri genellikle yaklaşık 0,8 mikrondan 2,3 mikrondan fazlaya kadar sıçrar. Geçen yılın sektör raporlarına göre, canlı merkez arızalarının yaklaşık on tanesinden altısı yanlış konik ölçüm kaynaklıdır. Hassas takım kullanan herkes için bu boyutların doğru belirlenmesi büyük önem taşır. Morse Konik (MT) serisi veya NMTB spesifikasyonları gibi standart sistemler neredeyse mükemmel eşleşme gerektirir. Boyuttaki bile küçük farklar, ileride ciddi takım arızalarına yol açabilir; bu nedenle bu ölçümlerin çift kontrol edilmesi, her bakım rutininin ayrılmaz bir parçası olmalıdır.

Rulman Tipi Seçim Kılavuzu: Açısal Temaslı vs. Silindirik vs. Hibrit Seramik Canlı Merkezler İçin

İşlem hızına ve yük dinamiklerine göre rulman seçin:

• Açılı Temas : Yüksek hassasiyetli tornalama için birleşik radyal/eksenel yükleri taşır
• Silindirik : Ağır kesim senaryolarında radyal rijitliği optimize eder
• Hibrit Seramik : Seramik bilyelerin çelik yataklarda kullanılmasıyla aşırı RPM'de (>15.000) sürtünmeyi azaltır

Hibrit tasarımlar, üstün termal kararlılık sayesinde sertleştirilmiş çelik işlenmesinde bakım ömrünü %27 artırır. Yüksek RPM uygulamaları için yağlayıcının bozulmasını önlemek üzere gelişmiş conta sistemiyle dengeli seramik rulmanlar tercih edilmelidir. Eksenel itmenin radyal yük kapasitesinin %20'sini aştığı durumlarda erken arızayı önlemek için silindirik tiplerden kaçınılmalıdır.

Gerçek Dünya Doğrulaması: Hassas Canlı Merkez Yenilemelerinin Getirisinin Ölçülmesi

Mağazalar, daha yüksek hassasiyetli hareketli merkezlere yatırım yapmanın mali olarak anlamlı olup olmadığını belirlemek istediğinde genellikle üç ana alanda iyileşme olduğunu değerlendirir: tezgâh kurulum süresi kısalır, hatalar nedeniyle hurdaya çıkarılan parça sayısı azalır ve ekipmanların yenilenmesi gereken süre uzar. Daha yüksek doğruluklu modellere geçiş yapan mağazalar, reddedilen parça oranlarında genellikle %15 ile %25 arasında bir düşüş gözlemler. Bunun nedeni, salınımdan kaynaklanan ve sinir bozucu olan koniklik hatalarının tamamen ortadan kalkmasıdır. Bu üst düzey sistemlerdeki sertleştirilmiş rulmanlar da standart olarak gelenlere kıyasla çok daha uzun ömürlüdür. Bazı verilere göre bu rulmanların arızaya uğramadan çalışabileceği süre neredeyse üç katına çıkar. Tasarruf edilen para da hızla birikir. Örneğin, ISO 194 toleranslı bir hareketli merkez için yaklaşık 1.200 ABD doları harcanması, kazanılan ek işlenebilir saatlerin yanı sıra artık israf edilmeyen malzemeler de dikkate alındığında genellikle yaklaşık sekiz ay içinde geri dönüş sağlar. Gerçek hayattaki örnekler ayrıca zaman içinde ilginç bir durumun da ortaya çıktığını gösterir: Daha iyi rijitlik, kesici takımların aşınma hızını %18 oranında yavaşlatır; dolayısıyla başlangıç maliyeti ilk bakışta yüksek görünse de, takımlara ilişkin giderler giderek azaldıkça tasarruflar aylar boyu sürekli artmaya devam eder.
