Dicas para Selecionar o Centro Fixo Correto para Torno

Determinação do Tipo de Conicidade do Fuso do Seu Torno

Saber que tipo de fuso cônico sua torno possui é provavelmente a coisa mais importante ao escolher um centro rotativo que se encaixe corretamente. A forma exata do cone também é muito importante, pois precisa coincidir exatamente com o ângulo, tamanho e comprimento total entre onde ele entra no fuso e como se posiciona no porta-ferramentas. A maioria dos manuais de máquinas lista o tipo de cone utilizado, mas se estiver trabalhando com máquinas antigas ou sem documentação adequada, é recomendável utilizar um bom conjunto de calibradores cônicos ou até mesmo verificar com um comparador óptico. Uma análise recente das práticas em oficinas realizada em 2023 revelou que quase 6 em cada 10 problemas com centros rotativos funcionando incorretamente se deviam simplesmente a medições erradas de cone feitas inicialmente.

Cones Comuns em Tornos (MT, BT, NMTB) e Centros Rotativos Correspondentes

Os tornos utilizam principalmente três sistemas padronizados de cones:

• Cone Morse (MT) : Variando de MT0 a MT7, esses cones auto-fixadores são os mais comuns em tornos de bancada e tornos convencionais.
• Brown & Sharpe (BS) : Encontrado em máquinas mais antigas fabricadas na América, muitas vezes exigindo adaptadores de luva para compatibilidade com ferramentas modernas.
• NMTB (National Machine Tool Builders) : Amplamente utilizado em ambientes de produção com tamanhos padrão de conicidade 30, 40 e 50, projetado para sistemas de fixação de ferramentas com troca rápida.

Os pontas vivas devem corresponder tanto à classe da cône quanto às dimensões exatas. Por exemplo, uma ponta viva #4 MT não se assentará corretamente num eixo #5 MT — mesmo dentro da mesma família de conicidade — e corre o risco de falha catastrófica devido ao mau contato e desalinhamento.

Impacto do Desencaixe da Cône na Concentricidade e Vida Útil da Ferramenta

Mesmo pequenos desencaixes na cône inferiores a 0,0005 polegadas por polegada podem reduzir a precisão do desvio radial em até 40%, afetando significativamente a qualidade das peças e acelerando o desgaste dos rolamentos. A vibração resultante leva a:

1. Aumento da rugosidade superficial (Ra) em 2 a 3 vezes
2. Reduções de 35–60% na vida útil da ferramenta de corte
3. Erros de alinhamento agravados, especialmente em peças longas

Um estudo de caso de 2022 revelou que uma discrepância de apenas 0,001" em um torno CNC causou falha total do rolamento do centro rotativo em menos de 8 horas de operação, destacando como a precisão no ajuste cônico impacta diretamente a confiabilidade e longevidade do sistema.

Avaliação da Capacidade de Carga com Base no Peso e Comprimento da Peça

Compatibilização da Classificação de Carga do Centro Rotativo com o Peso da Peça

Ao escolher um centro rotativo, verificar se ele pode suportar o trabalho significa analisar o peso da peça em relação à capacidade segura da ferramenta. O limite de carga de trabalho (WLL) basicamente indica o peso máximo que deve ser aplicado, geralmente cerca de 20 a 25 por cento abaixo do valor que realmente romperia a ferramenta, conforme as normas industriais de segurança. No entanto, ultrapassar cerca de 85% desse valor nominal do WLL traz sérios problemas adiante. Um estudo de 2023 mostrou na prática o quão grave isso pode ser — quase sete em cada dez problemas com rolamentos de centros rotativos ocorreram por utilizá-los sobrecarregados nesta zona de perigo.

Manter uma margem de segurança mínima de 25% entre a carga real e a Carga de Trabalho Máxima Permitida garante desempenho confiável sob condições dinâmicas de corte.

Como o Comprimento da Peça em Bruto Afeta a Flexão e as Necessidades de Suporte

Peças mais longas são exponencialmente mais propensas à flexão. Por exemplo, um eixo de aço de 600 mm apresenta mais de três vezes a flexão no meio do vão de um eixo de 300 mm sob cargas idênticas. Para combater isso, os centros rotativos devem apresentar:

• Rigidez radial de pelo menos 50 N/µm
• Contato prolongado nos rolamentos para resistir a cargas de momento
• Designs antivibração, como rolamentos de contato angular pré-carregados

A carga assimétrica, comum em peças irregulares, pode reduzir a capacidade de suporte efetiva em 18–35%, tornando essencial o alinhamento preciso do centro para manter a rigidez e a precisão dimensional.

Estudo de Caso: Consequências da Sobrecarga em um Centro Rotativo Padrão

Em um teste de fabricante de 2023, um centro rotativo com capacidade nominal de 200 kg foi utilizado em eixos de hélice de 240 kg, levando a falha rápida:

1. Minuto 3: A temperatura do rolamento aumentou 72°C acima do ambiente
2. Minuto 7: O desalinhamento aumentou de 0,005 mm para 0,12 mm
3. Minuto 12: A fixação completa imobilizou o centro rotativo

A inspeção após a falha revelou marcas de Brinell nas pistas dos rolamentos, graxa termicamente degradada e microfissuras na carcaça. Isso reforça a necessidade de respeitar as classificações de carga e manter uma margem de segurança.

Determinação da Carga de Empuxo e Requisitos de Ponto de Contato

Cálculo da Carga de Empuxo Necessária para o Ajuste Seguro da Peça

Obter uma carga de empuxo suficiente é essencial se quisermos impedir que as peças se movam ao longo do eixo durante as operações de corte. O cálculo geralmente leva em consideração a área de superfície em contato, bem como os coeficientes de atrito específicos a diferentes materiais. Alguns estudos indicam que, quando há mais de 5% de diferença entre a força real de empuxo e a necessária, a estabilidade do assentamento diminui cerca de 18%. Para trabalhos especialmente exigentes, os sistemas modernos de ponta móvel ajustável conseguem suportar cargas estáticas de até 14.000 Newtons sem dobrar ou deformar. Isso os torna ideais para trabalhar com peças grandes e pesadas, onde a estabilidade é mais importante durante todo o processo de usinagem.

Efeitos do Empuxo Insuficiente no Acabamento Superficial e na Precisão

A tração inadequada permite micro-movimentos entre o centro e a peça, causando marcas de vibração, imprecisões dimensionais e desgaste acelerado dos rolamentos—em até 32% em materiais abrasivos. O acabamento superficial (Ra) pode se deteriorar de 0,8µm para mais de 2,3µm sob engajamento instável, comprometendo a qualidade da peça e os requisitos de pós-processamento.

Mecanismos de Tração Ajustáveis em Projetos de Pontas Rotativas de Precisão

Pontas rotativas avançadas empregam sistemas de tração com dois rolamentos de esferas e ajuste em nível micrométrico, permitindo aos operadores afinar a pressão dentro de faixas de tolerância de ±0,001 polegada. Esses mecanismos compensam a expansão térmica durante operações prolongadas em alta velocidade. Testes de campo mostram que o controle otimizado da tração prolonga a vida útil da ferramenta em 27% na usinagem de aço temperado, aumentando a precisão e a eficiência.

Escolha do Tipo de Ponto Rotativo de Acordo com a Velocidade Operacional e Necessidades de RPM

Limites de velocidade com base nos tipos de rolamentos das pontas rotativas

A seleção do rolamento determina a velocidade máxima de operação. Rolamentos cônicos padrão são limitados a cerca de 2.500 RPM, enquanto rolamentos de contato angular suportam até 8.000 RPM em regime contínuo. Para aplicações de ultra-alta velocidade acima de 10.000 RPM, rolamentos híbridos cerâmicos — que oferecem 40% menos atrito — são cada vez mais essenciais.

Pontas rotativas de alta velocidade: balanceamento, rolamentos e gestão térmica

Acima de 6.000 RPM, o balanceamento dinâmico até 0,5 G-mm/kg minimiza vibrações harmônicas. Recursos integrados como selos labirinto e lubrificação por névoa de óleo ajudam a dissipar calor e prevenir contaminação. Uma análise de falhas em árvores de 2022 atribuiu 68% das falhas em rolamentos de alta RPM à gestão térmica insuficiente, destacando a necessidade de soluções robustas de refrigeração e vedação.

Evitar vibração em RPM críticas com a seleção adequada da ponta

Zonas de ressonância entre 1.200–2.800 RPM exigem pontas vivas equipadas com sistemas de amortecimento ou rolamentos com pré-carga ajustável. Para eixos esbeltos, fabricantes como a Hardinge recomendam a seleção de pontas com base no mapeamento de frequência para evitar a excitação das frequências naturais. Pontas adequadamente selecionadas mantêm uma concentricidade de ±0,0001" mesmo quando operando próximo a 85% do limite de velocidade crítica.

Escolha do Estilo de Ponta e Configuração da Ponta Viva

Ponta Padrão versus Alongada e Aplicações com Ponta de Metal Duro

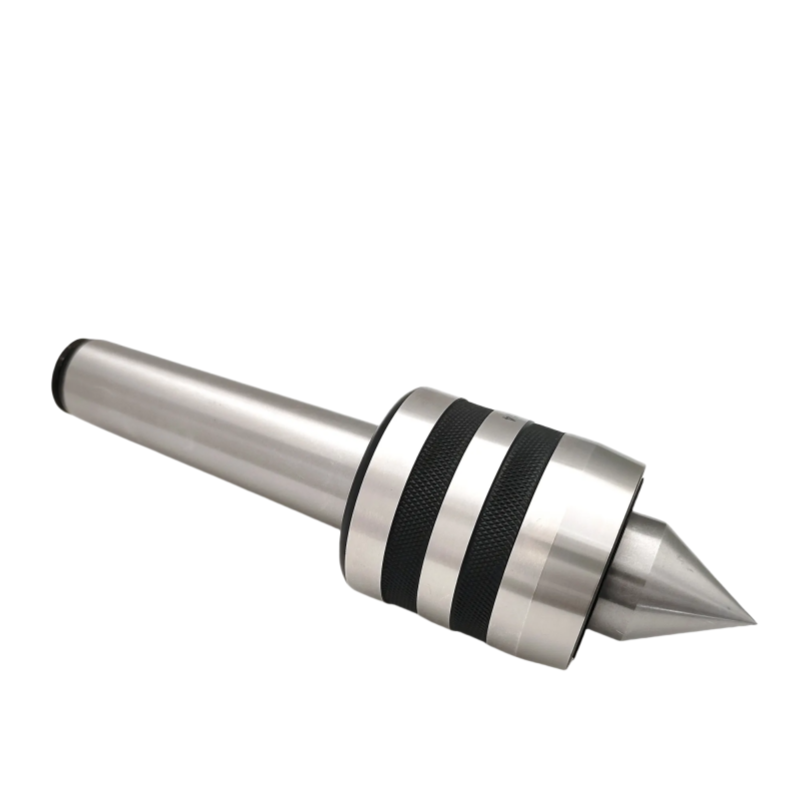

Os pontos vivos cônicos padrão com as pontas de 60 graus conhecidas são praticamente o que a maioria dos torneiros escolhe ao realizar trabalhos comuns de torneamento na oficina. No entanto, ao lidar com peças mais longas, as pessoas tendem a optar por versões com nariz alongado, pois oferecem melhor suporte e folgas que os modelos padrão simples não conseguem igualar. Agora, pontas com ponta de metal duro? Esses modelos realmente se destacam quanto à durabilidade antes da substituição. Já observamos que eles duram cerca de 40 por cento a mais do que as pontas de aço comuns ao trabalhar com materiais difíceis, como ligas à base de níquel. E não se esqueça das pontas polidas também. Elas fazem toda a diferença ao usinar materiais mais macios, como alumínio ou vários tipos de plástico, onde o acabamento superficial é muito importante. As superfícies polidas ajudam a evitar arranhões indesejados, mantendo ao mesmo tempo todo o alinhamento adequado durante a operação.

Vantagens das Pontas Substituíveis em Ambientes de Alta Desgaste ou Abrasivos

Sistemas de ponta substituível reduzem custos de longo prazo em 60–80% em indústrias exigentes, como aeroespacial, onde insertos de carboneto de tungstênio resistem à abrasão causada por compósitos de grafite e fibra de carbono. Esses projetos permitem substituição rápida sem recalibrar todo o conjunto — mantendo tolerâncias rigorosas (±0,0002") ao longo de produções em grande volume.

Centros Rotativos Especiais: Opções Ocas, Ajustáveis e com Passagem de Refrigeração

Os centros ocos rotativos realmente ajudam na alimentação de barras em configurações automatizadas de usinagem, permitindo que peças sejam usinadas sem paradas para ajustes. Alguns modelos possuem recursos ajustáveis que lidam com pequenos problemas de alinhamento do eixo, normalmente dentro de uma tolerância de cerca de 0,005 polegadas. Isso torna a configuração muito mais fácil quando há pequenas variações no alinhamento da máquina. Para materiais mais resistentes, como titânio, designs com refrigeração interna fazem grande diferença no controle da temperatura. De acordo com relatórios recentes do setor do Guia de Usinagem de Alta Velocidade publicado no ano passado, as máquinas podem operar em velocidades próximas a 4.500 RPM com essas configurações. Ao comparar o desempenho com centros comuns, os fabricantes descobriram que essas versões mais novas reduzem em cerca de trinta por cento os problemas de expansão térmica em longas corridas de produção. Esse tipo de melhoria é muito importante durante operações contínuas.

Perguntas Frequentes

Como determino o tipo de fuso cônico no meu torno?

A maioria dos manuais de máquinas lista o tipo de fuso cônico. Se isso não estiver disponível, você pode usar calibradores cônicos ou comparadores ópticos para garantir medições precisas.

Quais são os sistemas cônicos mais utilizados em máquinas de torno?

Principalmente três tipos de cones são usados: Cone Morse (MT), Brown & Sharpe (BS) e NMTB (National Machine Tool Builders).

Por que a correspondência do cone é importante para pontas móveis?

Incompatibilidades no cone podem levar a falhas catastróficas, causando desalinhamento e mau contato, o que reduz a precisão e a vida útil da ferramenta.

Como o comprimento da peça trabalhada afeta o desempenho da ponta móvel?

Peças mais longas apresentam maior deflexão, exigindo pontas móveis com rigidez radial, contato prolongado nos rolamentos e designs antivibração.

Por que as pontas móveis precisam corresponder às classificações de carga ao peso da peça trabalhada?

Exceder as classificações de carga pode levar à falha da ponta móvel, afetando a confiabilidade e o desempenho.
