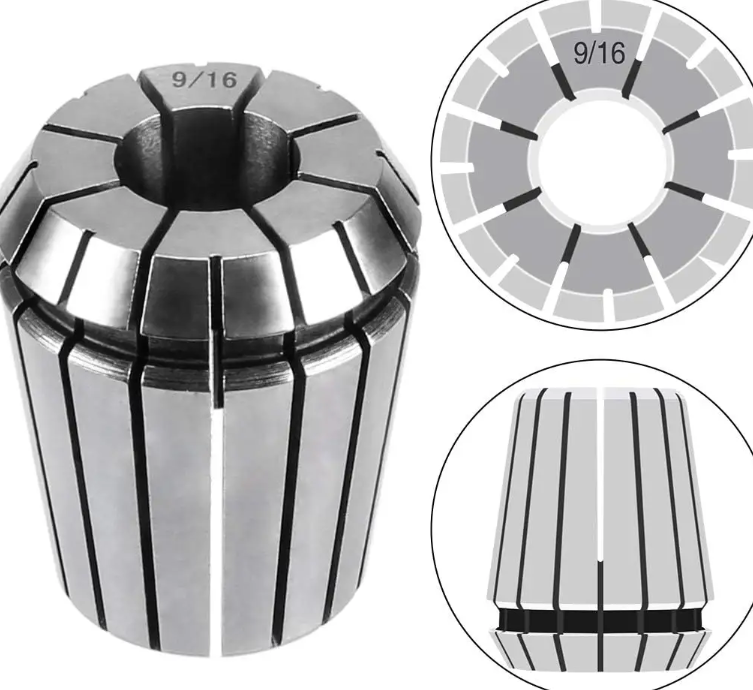

Compatibilidade de Mandris ER: Adaptação a Porta-Ferramentas e Máquinas

Compreendendo os Padrões de Dimensionamento de Mandris ER e sua Faixa de Aperto

ER-11 a ER-50: Compatibilidade entre Hastes Métricas e Imperiais e Conformidade com a Norma DIN 6499

Os mandris ER seguem as normas DIN 6499, que estabelecem as regras para as dimensões, níveis de tolerância e desempenho geral desses populares porta-ferramentas. Quando os fabricantes aderem a essa norma, obtêm uma precisão confiável de fixação em toda a gama de tamanhos, desde ER-11 até ER-50. O que muitas pessoas compreendem erroneamente é que o número na designação ER refere-se, na verdade, à abertura máxima interna do mandril, e não ao diâmetro real do eixo que está sendo fixado. Por exemplo, um mandril ER-32 pode abrir-se até 32 mm de largura. Embora a norma DIN 6499 utilize medidas métricas, a maioria dos mandris ER funciona perfeitamente tanto com ferramentas métricas quanto com ferramentas imperiais, graças ao seu design flexível, que permite uma leve expansão sem comprometer a força de fixação.

A norma DIN 6499 define dois níveis de precisão:

Todos os buchas ER — independentemente da classe — prendem ferramentas 0,5–2 mm menores que sua abertura nominal. Por exemplo, uma bucha ER-32 prende de forma confiável um fuste de 30–31,5 mm. Esse colapso controlado gera pressão radial uniforme, maximizando a aderência sem ultrapassar o limite elástico do material.

Otimizando a Segurança da Adesão: A Regra do Subdimensionamento de 0,5–2 mm para Fresagem em Altas Rotações

A orientação de 0,5 a 2 mm para a dimensão inferior não foi definida arbitrariamente. Na verdade, ela representa o que os engenheiros chamam de faixa elástica, na qual as peças podem ser fixadas com segurança sem comprometer sua resistência estrutural. Quando usamos valores inferiores a 0,5 mm, a superfície de contato torna-se demasiado pequena, o que resulta em menor aderência e muito mais problemas de desalinhamento (runout), chegando, às vezes, a um aumento de até 40%. Por outro lado, ultrapassar 2 mm gera diversos problemas, pois o material começa a se deformar excessivamente, correndo-se o risco de danos permanentes ou até mesmo de ruptura durante rotações muito elevadas. Nesses níveis elevados de RPM — acima de 15.000 —, mesmo pequenas quantidades de desalinhamento transformam-se em vibrações significativas, desgastando as ferramentas mais rapidamente do que o normal. As buchas de fixação (collets) que seguem as normas DIN 6499 possuem cônicos precisamente retificados e são submetidas a tratamentos adequados durante a fabricação, de modo que a força de fixação se distribua melhor ao longo da peça trabalhada. Isso proporciona uma operação mais suave, com cerca de metade da vibração (chatter) observada em alternativas mais baratas que não atendem a essas especificações.

Correspondência entre Mandris ER e Cones de Eixo (BT, ISO, CAT, HSK, SK)

Como a Geometria do Cone e o Design do Flange Afetam a Rigidez e a Excentricidade do Porta-Mandris ER

A forma dos cones de eixo desempenha um papel fundamental na determinação da rigidez dos porta-pinças ER e do grau de vibração (wobble) durante a operação. Basicamente, três fatores estão envolvidos nesse contexto: a área de superfície em contato, o ângulo real do cone propriamente dito e o design da flange ao redor dele. Tome-se, por exemplo, os sistemas HSK. Estes utilizam uma relação de conicidade de 1 para 10, combinada com contato simultâneo pelo cone e pela face, o que lhes confere cerca de 15% mais área de contato superficial comparado aos cones antigos de relação 7:24, encontrados nos sistemas BT, CAT e ISO. Esse contato adicional distribui melhor a força de aperto, reduzindo a deformação do porta-ferramenta ao usinar materiais difíceis. No que diz respeito às flanges, diferentes projetos apresentam comportamentos distintos. Os porta-ferramentas CAT com flange em V tendem a suportar melhor cargas laterais devido à sua estrutura equilibrada, enquanto os eixos BT dependem de roscas para garantir a fixação axial. Um grande problema ocorre quando se misturam indevidamente cones de diferentes padrões, como, por exemplo, inserir um porta-ferramenta BT-40 em um eixo BT-50. Essa incompatibilidade pode, de fato, dobrar os erros radiais, pois as peças não se encaixam adequadamente. Máquinas com interfaces de contato duplo, como os sistemas HSK, normalmente mantêm a excentricidade (runout) abaixo de 3 mícrons, enquanto sistemas com único ângulo geralmente apresentam valores entre 5 e 8 mícrons, mesmo quando todos os demais fatores são idênticos.

Variação de Excentricidade Explicada: Por Que Castanhas ER Idênticas Apresentam Desempenho Diferente em HSK-63 versus BT-40

Ao analisar castanhas ER idênticas, sua excentricidade pode variar significativamente conforme a interface do eixo em que são utilizadas. Alguns testes mostram que a excentricidade pode ser até 60% maior em sistemas BT-40 comparados aos sistemas HSK-63, quando operados a aproximadamente 15.000 RPM. Por que isso ocorre? Bem, tudo se resume à forma como esses cones reagem às incômodas forças centrífugas e térmicas com as quais lidamos constantemente na usinagem. O projeto HSK, com seu eixo oco e pontos de contato duplos, mantém a pressão entre o eixo e o porta-ferramenta bastante estável em diferentes velocidades, limitando qualquer movimento radial a menos de 5 mícrons. Por outro lado, o cone único do BT-40 começa a apresentar deformação elástica perceptível a partir de cerca de 8.000 RPM, permitindo que a ferramenta oscile entre 10 e 15 mícrons. A dilatação térmica também é relevante. A liga de aço utilizada nos eixos HSK sofre cerca de 30% menos expansão térmica do que as misturas padrão de carboneto encontradas nos sistemas BT; assim, a castanha permanece comprimida e centralizada mesmo após longos períodos de usinagem intensa. Para oficinas que realizam trabalhos de acabamento de precisão ou operações de contornagem em alta velocidade, o HSK-63 realmente se destaca ao manter as castanhas ER dentro de sua faixa elástica de melhor desempenho. Enquanto isso, o BT-40 ainda tem sua aplicação em tarefas cotidianas, nas quais as rotações não atingem esses limites extremos.

Integração de Mandris ER com Sistemas Modernos de Fixação de Ferramentas

Mandris Hidráulicos, por Ajuste Térmico e para Fresamento: Requisitos de Interface Mecânica para Mandris ER

A usinagem moderna de alto desempenho exige a integração cuidadosa de mandris ER com sistemas avançados de fixação de ferramentas — cada um impondo demandas mecânicas específicas à interface do mando.

• Mandris hidráulicos baseiam-se na pressão do fluido para comprimir a luva do mando. Os mandris ER devem apresentar um ângulo cônico de 8° retificado com precisão (tolerância de ±0,01°) para manter uma excentricidade ≤ 5 μm sob carga hidráulica. Forças radiais excessivas podem distorcer a geometria das ranhuras — recomenda-se o uso de mandris reforçados para operação contínua acima de 15.000 rpm.
• Sistemas por ajuste térmico exigem estabilidade térmica: os mandris ER devem ser fabricados em aço tratado termicamente (dureza Rockwell C entre 58 e 62) para suportar ciclos repetidos de aquecimento por indução a 300 °C sem sofrer distorção. De forma crucial, o coeficiente de expansão térmica do mando deve corresponder de perto ao do porta-ferramenta, assegurando concentricidade < 3 μm na profundidade de 3xD após o resfriamento.
• Mandris para fresamento , projetados para rigidez na remoção agressiva de metal, utilizam flanges endurecidos e molas de pré-carga axial para suprimir vibrações. Suas interfaces ER sacrificam a flexibilidade de fixação em prol da segurança — reduzindo pela metade a faixa útil para ~0,3 mm (em comparação com os 0,5 mm padrão) para maximizar o engajamento radial durante fresagem em ranhuras pesadas ou rampas.

O alinhamento adequado entre as especificações da bucha ER e os requisitos do porta-ferramenta prolonga significativamente a vida útil da ferramenta — estudos indicam que sistemas compatíveis reduzem em 60% as falhas de pastilhas causadas por vibração em fresagem com avanço elevado. Sempre respeite os valores de torque especificados pelo fabricante; apertar excessivamente degrada a eficiência de fixação em até 35%, independentemente do tipo de porta-ferramenta.
