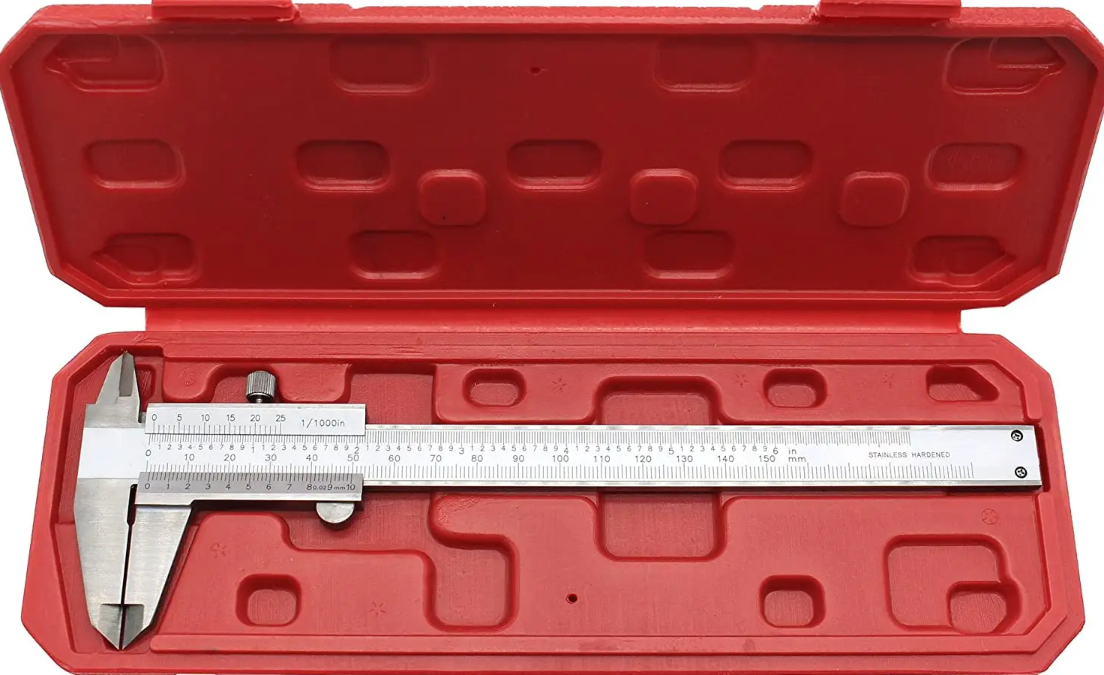

Utilizzo del calibro ventesimale: consigli professionali per applicazioni industriali

Perché i calibri vernier rimangono essenziali nella metrologia industriale ad alta precisione

Il vantaggio duraturo: affidabilità, semplicità e accuratezza tracciabile NIST senza batterie né software

Quando si tratta di ambienti industriali gravosi, in cui gli strumenti elettronici semplicemente non sono adatti, i calibri vernieri spiccano per la loro assoluta affidabilità. Non si tratta di sofisticati dispositivi digitali che richiedono ricarica o aggiornamenti software. Al contrario, si basano sui consolidati principi dell’ingegneria meccanica per garantire precisione conforme agli standard del National Institute of Standards and Technology (NIST). La semplicità del design comporta minori probabilità di malfunzionamento: non c’è alcuna autonomia della batteria di cui preoccuparsi e i circuiti non rischiano di andare in cortocircuito durante una misurazione. La maggior parte degli operatori raggiunge una precisione di 0,02 mm utilizzando quella scala vernier scorrevole che tutti abbiamo visto in azione. Il National Institute of Standards and Technology ha effettivamente testato e certificato questa tecnologia nel corso del tempo. Si pensi a contesti come le centrali nucleari o agli interventi sul campo, dove potrebbe volerci più di un giorno per far intervenire un tecnico in caso di guasto. È proprio in questi casi che questi strumenti analogici danno il meglio di sé, consentendo misurazioni continue e senza intoppi. Un recente sondaggio ha rivelato che quasi 8 qualità su 10 degli ingegneri addetti al controllo qualità continuano a utilizzare strumenti vernieri, poiché non devono affrontare tutti quegli inconvenienti elettronici che continuano a presentarsi con le attrezzature moderne.

Conformità alle norme ISO 2768-mK e GD&T: come la risoluzione del nonio di 0,02 mm soddisfa le tolleranze critiche nel settore aerospaziale e per i dispositivi medici

Calibri a nonio di alta qualità con risoluzione di 0,02 mm che soddisfano le specifiche ISO 2768-mK richieste per componenti critici nei settori medico e aerospaziale. Questi strumenti verificano importanti caratteristiche GD&T, come la rotondità delle pale delle turbine o il parallelismo degli strumenti chirurgici di guida. Anche piccoli errori superiori a ±0,05 mm possono causare gravi problemi durante il funzionamento. Nella produzione di dispositivi medici, questi calibri misurano con precisione le barre spinali fino a una tolleranza di 0,03 mm, superando effettivamente i requisiti stabiliti dalla FDA. Nel settore aerospaziale, garantiscono che i supporti dei flap alari rispettino rigorosamente gli standard AS9100 grazie a una taratura accurata. Una ricerca del 2024 ha inoltre rivelato un dato interessante: calibri a nonio ben mantenuti hanno rilevato le variazioni nelle connessioni in titanio per l’aeronautica circa tre ore prima rispetto alle versioni digitali, durante test condotti a temperature variabili. Ciò li rende strumenti essenziali per le fasi iniziali di ispezione, dove la disponibilità di registrazioni chiare e affidabili delle misure è assolutamente indispensabile.

Applicazioni principali del calibro vernier nel controllo qualità in produzione

Ispezione del primo pezzo e ispezione in processo in officine con basso volume e alta varietà di produzione

I calibri vernieri sono essenziali per verificare le dimensioni durante le ispezioni dei primi esemplari, quando i componenti prototipali devono corrispondere a quanto disegnato su carta. Le officine che lavorano con bassi volumi ma con un’ampia varietà di parti, in particolare nei settori aerospaziale e della produzione di dispositivi medici, ritengono questi strumenti estremamente preziosi. Consentono agli operatori di passare rapidamente da un componente all’altro senza dover reimpostare ogni volta l’intero dispositivo. La semplicità del loro meccanismo li rende ideali per misurare caratteristiche critiche, come lo spessore delle pareti e il diametro dei fori, su una vasta gamma di materiali, inclusi acciaio inossidabile, titanio e persino alcuni compositi. Per ottenere risultati accurati, tuttavia, è fondamentale applicare la giusta pressione sulle ganasce: premendo eccessivamente, le misure potrebbero risultare errate di circa 0,05 mm, secondo quanto indicato dal NIST riguardo agli errori di misurazione. Nei reparti di produzione dove operano macchine a controllo numerico (CNC), questi calibri forniscono un riscontro immediato durante la verifica di diametri torniti o di scanalature fresate. Ciò contribuisce a ridurre gli scarti nelle produzioni in piccoli lotti, dove ogni singolo pezzo è fondamentale.

Verifica delle caratteristiche GD&T (ad es. concentricità, parallelismo) mediante tecniche con calibro vernier tarato

I calibri vernier tarati rimangono strumenti essenziali per la verifica delle specifiche GD&T, in particolare per i complessi controlli di concentricità e le valutazioni di parallelismo su componenti cilindrici. Gli operatori effettuano generalmente misurazioni in corrispondenza di diverse posizioni angolari (espresse come "ore" sul quadrante) per individuare eventuali problemi di eccentricità che potrebbero impedire a componenti rotanti di rispettare gli standard ISO 1101. Per quanto riguarda la parallelismo, l’attenzione si sposta sulla misurazione della costanza dello spessore tra le superfici di riferimento. Le ganasce piane di calibri di alta qualità aiutano a mantenere il corretto allineamento ortogonale necessario per tolleranze estremamente strette inferiori a 0,03 mm. La taratura rispetto a blocchetti campione di classe 0 non è opzionale, ma obbligatoria per garantire la tracciabilità delle misure. E non dimentichiamo neppure il controllo della temperatura ambiente entro un intervallo di ±1 °C, poiché anche minime variazioni termiche possono compromettere misurazioni delicate, ad esempio su impianti medici o pale di turbine. Prima di avviare qualsiasi attività di ispezione accurata, verificare sempre innanzitutto la presenza di errori di zero. Per le misurazioni di interstizi tra parti, nulla batte l’accuratezza garantita da spine di misura opportunamente tarate.

Padroneggiare la precisione: correzione dell'errore zero e migliori pratiche per un utilizzo affidabile del calibro vernier

Quando e come applicare la correzione dell'errore zero – bilanciare tracciabilità, competenza dell’operatore e incertezza di misura

La verifica dell'errore zero contribuisce a mantenere l'accuratezza dei calibri vernieri anche in presenza di un piccolo gioco tra le ganasce, nonostante queste appaiano chiuse. Chiunque utilizzi questi strumenti deve eseguire regolarmente questo controllo, in particolare prima di effettuare misurazioni critiche, subito dopo aver fatto cadere o urtato lo strumento e nell’ambito delle verifiche periodiche di taratura effettuate con appositi blocchetti di riferimento. La procedura effettiva è piuttosto semplice: avvicinare delicatamente le ganasce, osservare il valore indicato e quindi procedere, se possibile, ad una regolazione fisica oppure, qualora ciò non sia fattibile, calcolare matematicamente la differenza. Ottenere letture estremamente precise, conformi agli standard NIST, richiede l’attenzione simultanea a diversi aspetti. In primo luogo, disporre di procedure scritte adeguate per la taratura garantisce la tracciabilità di tutte le operazioni rispetto agli standard ufficiali. In secondo luogo, gli operatori devono acquisire esperienza pratica nel riconoscere errori di parallasse inferiori a 0,02 mm, che nella maggior parte dei casi non sono visibili a occhio nudo. In terzo luogo, è fondamentale comprendere l’incertezza associata alle misurazioni. Uno studio pubblicato nel 2023 sulla rivista «Quality Engineering Journal» ha rilevato che, in assenza di adeguata formazione, circa quattro operatori su cinque commettono errori pari a ±0,05 mm quando tentano di correggere manualmente tali discrepanze. Per tale motivo, le aziende operanti in settori dove la precisione è cruciale — come la produzione aerospaziale o quella di dispositivi medici — dovrebbero integrare i requisiti standard di conformità alla norma ISO/IEC 17025 con sessioni pratiche di formazione condotte mediante attrezzature di simulazione realistica, al fine di ridurre al minimo gli errori causati dall’operatore.

Cinque precauzioni validate sul campo: pulizia, allineamento, pressione delle ganasce, controllo della temperatura e frequenza di calibrazione

I dati sul campo rivelano che le pinze perdono un’accuratezza di ±0,01 mm al mese in contesti ad alto utilizzo (NIST IR 8312). Prioritizzare la ricalibrazione trimestrale e la certificazione degli operatori per garantire la conformità ai requisiti GD&T dei dispositivi medici.
