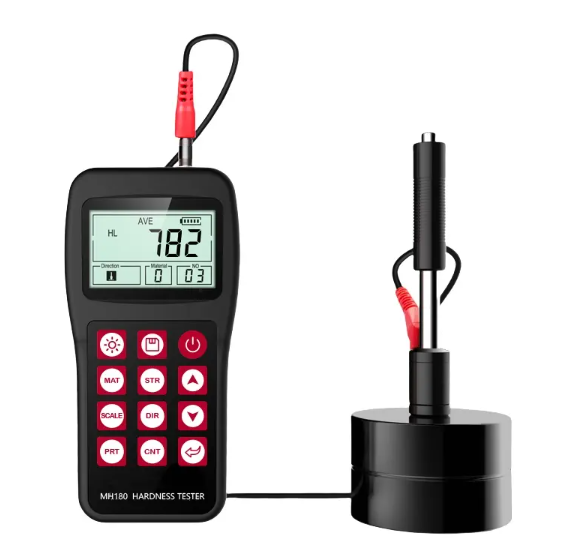

Calibrazione del durometro: Guida industriale passo passo

Preparazione del durometro per la taratura

Configurazione dello strumento, stabilità del supporto e verifica dell’allineamento

Montare il durometro su una superficie solida e priva di vibrazioni per garantire misurazioni accurate. Il piano di prova deve essere orizzontale e fissato saldamente, poiché qualsiasi instabilità comprometterebbe i risultati delle impronte. Verificare che l’indentatore sia perfettamente verticale utilizzando uno strumento di livellamento di alta qualità. Anche piccole deviazioni angolari rispetto all’asse verticale (superiori a mezzo grado) possono alterare i valori Rockwell fino a 1,5 punti. Nel caso specifico di apparecchiature Rockwell, assicurarsi che la piastra di appoggio (anvil) sia perpendicolare alla direzione di applicazione della forza, con una tolleranza massima di 0,1 millimetro. Un errore in questa fase viola effettivamente le linee guida ASTM E18. Gli errori di configurazione sono responsabili di circa un terzo di tutti i problemi riscontrati nelle situazioni reali di prova, rendendo quindi la preparazione adeguata assolutamente fondamentale per ottenere risultati affidabili.

Ispezione dell’indentatore, verifica dell’integrità della piastra di appoggio (anvil) e convalida della perpendicolarità

Controllare la punta dell'indentatore mediante un ingrandimento di 10 volte. I coni in diamante utilizzati per i test HRC devono presentarsi in ottime condizioni: non sono ammessi scheggiature, crepe o arrotondamenti dei bordi. Se la punta dell'indentatore presenta anomalie, sostituirla immediatamente. Anche graffi minimi possono alterare la profondità di penetrazione nel materiale e compromettere tutti i risultati delle misurazioni. Per verificare la planarità del piano di appoggio (anvil), far scorrere su di esso una riga metallica. Qualsiasi irregolarità — come rigonfiamenti o deformazioni — superiore a 0,02 mm influenzerà il posizionamento corretto dei campioni durante la prova. Per accertarsi che il piano di appoggio sia perfettamente verticale, eseguire una verifica con un blocco di prova e un comparatore a quadrante. Deviazioni superiori a 0,5 mm indicano che non si rispettano più i requisiti della norma ISO. Tutti questi dettagli sono fondamentali: ogni volta che un’azienda non supera le prove di qualifica, le imprese aerospaziali devono sostenere costi di ripristino pari a circa dodicimila dollari.

Esecuzione della procedura di taratura del durometro

Procedura operativa passo-passo: messa a zero, applicazione del carico e misurazione dell’impronta

Iniziare verificando che lo strumento sia correttamente azzerato, in modo da disporre di un buon punto di partenza per le misurazioni. Il passo successivo consiste nell'applicare la cosiddetta forza di prova preliminare, generalmente pari a circa 10 kgf quando si utilizzano le scale Rockwell B o C. Questa forza consente di far aderire perfettamente l’indentatore alla superficie del materiale sottoposto a prova. Segue quindi l’applicazione del carico principale, il cui valore varia tra 60 e 150 kgf a seconda della scala specifica impiegata. Tale carico deve essere mantenuto costante per circa 10–15 secondi, conformemente alle linee guida ASTM E18. Una volta rimosso completamente il carico, effettuare la misurazione della profondità dell’impronta nelle prove Rockwell oppure del diametro dell’impronta nei metodi Brinell e Vickers, utilizzando appositi strumenti di calibrazione. Per ciascun blocco di prova certificato, eseguire almeno tre letture distinte per verificare la coerenza dei risultati. Se la differenza tra i valori ottenuti supera 0,3 HR, ciò indica probabilmente un problema legato all’operatore o, eventualmente, alla stessa macchina, che richiede una verifica più approfondita.

Selezione dello standard di calibrazione e conformità alle tolleranze (±0,5 HR, ±0,05 mm)

Quando si scelgono i blocchi di riferimento per la prova di durezza, è importante selezionare quelli tracciabili NIST e compatibili sia con la scala di durezza sia con il materiale sottoposto a prova in modo regolare. Ad esempio, i blocchi di acciaio sono particolarmente adatti per le prove HRC, mentre il rame è generalmente utilizzato per le letture HRB. Verificare sempre che la certificazione sia ancora valida, poiché la maggior parte dei blocchi accreditati perde la propria validità entro uno o due anni dall’acquisto. I valori effettivi di durezza devono rimanere entro ±0,5 punti HR rispetto ai valori indicati sul certificato. Anche le profondità delle impronte misurate mediante un micrometro da tavolo non devono discostarsi di più di 0,05 mm. Rispettare rigorosamente questi standard contribuisce ad evitare un progressivo scostamento delle misurazioni nel tempo. E, francamente, nessuno vuole spendere oltre 58.000 USD all’anno solo perché l’apparecchiatura richiede frequenti tarature. Questo tipo di spesa è stato recentemente evidenziato in un articolo pubblicato su Quality Digest nel 2023.

Mantenere i registri di calibrazione che includono i numeri di serie dei blocchi di riferimento, le condizioni ambientali (temperatura, umidità), le deviazioni osservate e la verifica da parte del tecnico, garantendo così la piena tracciabilità per gli audit interni e la conformità alla norma ISO/IEC 17025.

Garantire l’accuratezza a lungo termine del durometro

Cause principali della deriva sul campo oltre l’usura dell’indentatore

L'usura dell'indentatore è spesso citata, ma in realtà la deriva a lungo termine deriva da diversi fattori che agiscono congiuntamente nel tempo. Quando i sistemi idraulici iniziano a deteriorarsi, possono alterare le misurazioni del carico di oltre ±1,5 percento secondo gli standard ASTM. Anche le variazioni di temperatura sono rilevanti: se le condizioni ambientali si discostano dalla temperatura standard di 23 gradi Celsius di soli cinque gradi, ciò provoca problemi legati all'espansione e alla contrazione dei materiali. Parliamo di errori pari a circa 0,07 HR per grado di variazione, che influenzano sia la geometria del telaio di prova sia l’allineamento corretto delle forze. Inoltre, le vibrazioni durante il trasporto o l’uso normale possono spostare fuori allineamento i componenti di carico. E non dimentichiamo nemmeno la polvere che penetra negli encoder ottici: studi dimostrano che quasi il 25% degli impianti industriali riscontra problemi di misurazione intorno a 0,04 mm proprio a causa di tale accumulo di polvere. Tutti questi fattori combinati porteranno infine le apparecchiature a operare al di fuori della gamma accettabile definita dagli standard ISO 6508, a meno che qualcuno non ne monitori attentamente il comportamento e non intervenga tempestivamente per correggerlo.

Controlli ambientali, linee guida sulla frequenza e protocolli di tracciabilità

Mantenere l'ambiente a circa 23 gradi Celsius, con una tolleranza di ±2 gradi, e un'umidità relativa compresa tra il 45% e il 55% è estremamente importante secondo lo standard ASTM E18-22. La maggior parte dei problemi si verifica quando questi parametri escono da tale intervallo. I laboratori devono ricordarsi di tarare gli strumenti utilizzati quotidianamente circa una volta ogni tre mesi. Gli apparecchi utilizzati con minore frequenza necessitano comunque di verifiche due volte all'anno. Per quanto riguarda i blocchi di riferimento, essi devono assolutamente essere riconducibili agli standard NIST, con un livello di incertezza non superiore a 0,3 HR. I centri di prova automobilistici che eseguono test su componenti quali alberi di trasmissione sono tenuti a rispettare i requisiti della norma ISO/IEC 17025, che prevede specifiche operative dettagliate a fini di garanzia della qualità.

• Conservazione in ambiente controllato dell'umidità per i blocchi di taratura
• Tracce digitali di audit che registrano ogni intervento di manutenzione, taratura e rilevamento ambientale
• Monitoraggio automatico della deriva con soglie di allerta configurabili

Documentazione della temperatura e dell'umidità durante ogni calibrazione consente l'isolamento statistico delle variabili termiche—dimostrato ridurre i guasti in campo del 74% rispetto alla sola manutenzione reattiva.

Conformità agli standard di settore per la calibrazione dei durometri

Requisiti ASTM E18 e ISO 6508 per la prova di durezza Rockwell

Gli standard ASTM E18 e ISO 6508 stabiliscono il riferimento globale per la prova di durezza Rockwell, definendo regole rigorose in merito all’accuratezza, alla ripetibilità e alla tracciabilità di tali prove. Per quanto riguarda la taratura, entrambi gli standard richiedono tolleranze piuttosto stringenti: circa ±0,5 unità HR per le letture di durezza e una variazione massima di soli 0,05 mm nelle misurazioni della profondità dell’impronta. I laboratori devono operare utilizzando blocchi di riferimento certificati per rispettare tali specifiche. Anche la temperatura riveste un ruolo fondamentale: la maggior parte degli impianti mantiene condizioni stabili intorno ai 23 °C, con una tolleranza di ±5 °C, per evitare che le variazioni termiche compromettano i risultati. Anche la documentazione è di grande importanza, poiché ogni taratura deve essere accompagnata da adeguati registri che ne dimostrino la tracciabilità fino agli ufficiali standard nazionali di metrologia. Verificare regolarmente le apparecchiature confrontandole con blocchi di prova standard non è semplicemente una buona pratica, ma è essenziale per garantire il corretto funzionamento dei sistemi di misura. In caso contrario, possono verificarsi errori tali da invalidare completamente le certificazioni dei materiali. Problemi reali evidenziano le conseguenze del mancato rispetto di questi passaggi: alcuni impianti produttivi hanno registrato scostamenti nelle letture di durezza superiori al 4,3% quando non hanno seguito il protocollo, causando gravi inconvenienti in settori dove la precisione è cruciale, come i componenti aerospaziali, i ricambi automobilistici e le operazioni di lavorazione dei metalli.
