Dans le monde de la fabrication moderne, où la précision est primordiale, la machine à commande numérique (CNC) constitue la pierre angulaire de la productivité et de l’exactitude. Toutefois, ses performances ne sont aussi fiables que les composants qui forment son interface opérationnelle. Parmi ceux-ci, le porte-outil joue un rôle déterminant en assurant la liaison critique entre la broche de la machine et l’outil de coupe. Choisir un porte-outil compatible n’est pas simplement une étape procédurale, mais une décision fondamentale qui influe directement sur la qualité d’usinage, l’état de surface, la durée de vie des outils et la sécurité globale de l’équipement. Pour des marques engagées dans la précision et l’innovation, telles que WondersunM by BLUESTAR, la compréhension de ces subtilités est intégrée dès la conception et la fabrication de chaque accessoire pour machines-outils proposé.
Les conséquences d’une incompatibilité peuvent être graves, allant d’une mauvaise qualité des pièces et d’une usure accélérée des outils à des dommages catastrophiques sur la broche et à des risques pour l’opérateur. Par conséquent, une approche systématique de la sélection est primordiale. Cet article présente les principaux critères à prendre en compte afin d’assurer une parfaite compatibilité entre votre porte-outil et votre machine CNC.
Comprendre l’interface de la broche de la machine
La première étape, et la plus critique, consiste à bien connaître la broche de votre machine CNC. L’interface de la broche définit le point de connexion physique et fonctionnel.
-
Type de cône de la broche : Il s’agit de l’identifiant principal. Les cônes normalisés courants comprennent les types CAT (également appelés brides en V), BT, HSK et ISO. Chacun possède des géométries et des mécanismes de serrage spécifiques. Par exemple, l’utilisation d’un porte-outil CAT sur une broche BT est physiquement impossible, et toute tentative de forcer une compatibilité risque de détruire la broche.
-
Mécanisme de tirage : Le porte-outil est maintenu dans la broche par une tige de traction qui exerce une force de tirage. La force requise de la tige de traction et le mécanisme spécifique (par exemple, le type de filetage de la vis de retenue pour les interfaces CAT/BT) doivent être compatibles. L'utilisation d'une vis de retenue inadaptée peut entraîner l'éjection du porte-outil pendant le fonctionnement.
-
Capacité de la broche : Prenez en compte la vitesse maximale (tr/min) et la puissance de la broche. Les applications à haute vitesse exigent des porte-outils homologués pour ces vitesses, généralement équilibrés selon une classe précise.
Évaluation des caractéristiques du porte-outil
Une fois l'interface de la broche confirmée, l'attention se porte sur les spécifications propres au porte-outil et sur son application prévue.
-
Intégrité et propreté du cône : Même avec le type de cône correct, la surface conique doit être impeccable et exempte de bosses, de rayures ou de corrosion. Toute imperfection réduit la surface de contact, ce qui entraîne une rigidité insuffisante, des vibrations (bourdonnement) et une précision réduite. Des marques telles que WondersunM insistent sur un contrôle qualité rigoureux lors de la production afin d’assurer une géométrie parfaite du cône et une finition de surface irréprochable.
-
Classe d’équilibrage (valeur G) : Un déséquilibre dans un ensemble porte-outil tournant génère une force centrifuge dont l’intensité augmente de façon exponentielle avec la vitesse de la broche. Cela provoque des vibrations, une mauvaise finition de surface et une usure prématurée des roulements. Pour l’usinage à grande vitesse, il est essentiel d’utiliser un porte-outil équilibré selon une norme plus stricte (par exemple, G2,5 ou G1,0 à une vitesse de rotation spécifiée). La classe d’équilibrage requise dépend de la vitesse de fonctionnement de la machine CNC et des tolérances de la pièce usinée.
-

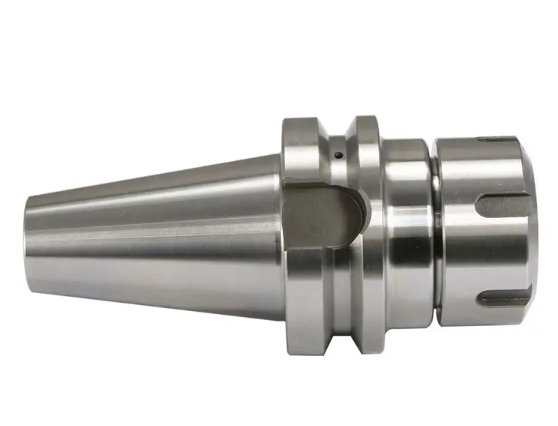

Système de serrage (pour l’outil de coupe) : Cela désigne la manière dont l'outil de coupe est maintenu dans le porte-outil. Les types courants comprennent les mandrins à collet (comme les mandrins ER), les mandrins hydrauliques, les porte-outils à serrage par rétraction thermique et les mandrins de fraisage. Chacun offre des niveaux différents de force de serrage, de précision de concentricité (« runout ») et de caractéristiques d’amortissement. Le choix dépend de l’opération : pour les finitions fines, une concentricité minimale est requise (assurée par des collets de précision ou des systèmes à serrage par rétraction thermique), tandis que pour l’ébauche lourde, une rigidité élevée et une transmission optimale du couple sont indispensables.
Exigences Spécifiques à l'Application
La tâche d’usinage elle-même détermine d’autres spécifications du porte-outil.
-
Rigidité et saillie : Des porte-outils plus longs ou des rallonges réduisent la rigidité. Sélectionner le porte-outil le plus court possible pour l’application permet de minimiser la déflexion, ce qui améliore la précision et autorise des paramètres de coupe plus agressifs. Les systèmes modulaires offrent certes une grande flexibilité, mais doivent être utilisés avec discernement.
-
Alimentation en lubrifiant-refroidissant : De nombreuses opérations modernes nécessitent un refroidissement interne à travers l’outil. Le porte-outil doit être équipé de canaux internes dédiés au liquide de refroidissement ainsi que de joints appropriés afin de véhiculer efficacement le liquide de refroidissement sous haute pression jusqu’au tranchant de coupe, ce qui prolonge la durée de vie de l’outil et améliore l’évacuation des copeaux.
-
Stabilité thermique : Lors d’un usinage à grande vitesse ou de longue durée, la génération de chaleur est inévitable. Les porte-outils de qualité sont fabriqués à partir de matériaux et selon des procédés garantissant une stabilité thermique, préservant ainsi la précision dimensionnelle et la force de serrage malgré les variations de température.
L’importance de la qualité et de la maintenance
La compatibilité n’est pas une vérification ponctuelle, mais un engagement continu. Même un porte-outil parfaitement adapté échouera s’il n’est pas correctement entretenu.
-
Qualité des matériaux et de la fabrication : Un porte-outil supérieur est fabriqué en acier allié de haute qualité, subit un traitement thermique précis pour obtenir une dureté et une ténacité optimales, et est terminé par des opérations de meulage permettant d’atteindre une précision au niveau du micron. Cela garantit durabilité, constance et fiabilité — autant de caractéristiques fondamentales de la philosophie de marque WondersunM.
-
Entretien préventif et inspection : Le nettoyage régulier du cône et de la douille de broche est impératif. Une inspection périodique de l’usure, notamment sur le mécanisme de serrage et les filetages de la vis de retenue, permet d’éviter des pannes imprévues. L’utilisation d’un présélecteur pour mesurer avec précision la longueur de l’outil et la concentricité avant son chargement dans la machine à commande numérique (CNC) constitue une bonne pratique qui protège l’ensemble du processus.
En conclusion, obtenir des performances optimales de votre machine à commande numérique (CNC) est une symphonie de composants parfaitement coordonnés. Le porte-outil en est un interprète principal au sein de cet orchestre. La compatibilité est multidimensionnelle : elle englobe l’ajustement mécanique, les performances dynamiques et l’adéquation à l’application visée. Négliger l’un quelconque de ces aspects peut compromettre les résultats et entraîner des coûts importants. En collaborant avec un fournisseur engagé en faveur de la précision, du contrôle qualité et de l’innovation — tel que BLUESTAR, via sa marque d’accessoires pour machines-outils WondersunM — les fabricants obtiennent bien plus qu’un simple composant : ils bénéficient d’une garantie de compatibilité ingénieuse, de performances fiables, ainsi que d’un service et d’un soutien de premier niveau, assurant ainsi le fonctionnement optimal de leurs machines CNC, et faisant de chaque projet une démonstration d’efficacité et d’excellence. Choisir le porte-outil approprié n’est pas simplement une question à considérer : c’est la fondation même d’un usinage réussi.
