Choix d’un jaugeur d’épaisseur : Adaptation aux plages d’épaisseur des matériaux

2026-03-05 13:41:55
Choix d’un jaugeur d’épaisseur : Adaptation aux plages d’épaisseur des matériaux

Comment les numéros de jauge se rapportent-ils à l’épaisseur réelle

La relation inverse : pourquoi des numéros de jauge plus élevés signifient des matériaux plus fins

Plus le numéro de jauge est élevé, plus le matériau est en réalité fin. Ce principe remonte aux anciennes pratiques de filage des métaux datant de l’époque de la Révolution industrielle, où chaque passage du fil à travers une filière le réduisait en diamètre et augmentait son numéro de jauge. Ce que nous utilisons aujourd’hui est donc, en somme, un système de mesure inversé. Prenons l’exemple des tôles d’acier : une tôle de jauge 16 mesure environ 0,0598 pouce d’épaisseur, soit environ 30 % plus fine qu’une tôle de jauge 12, qui mesure 0,1046 pouce, conformément aux normes ASTM suivies par tous. La plupart des ingénieurs maîtrisent parfaitement ce concept, car ils ont besoin de cohérence dans leur travail ; toutefois, les personnes débutantes avec les jauges ont tendance à croire, à tort, qu’un nombre plus élevé signifie un matériau plus épais. Heureusement, des références modernes sont aujourd’hui disponibles pour aider à comprendre la relation entre ces numéros et les mesures réelles d’épaisseur.

Calibre Épaisseur de l'acier (pouces) Épaisseur de l'acier (mm)
10 0.1345 3.42
16 0.0598 1.52
22 0.0299 0.76

Source : Tableaux normalisés de conversion des jauges (Industrial Materials Journal, 2023)

Défis liés à la normalisation entre les normes ASTM, ISO et les tableaux spécifiques à chaque industrie

Il n’existe pas de solution universelle en matière de normes d’épaisseur. Des organismes différents, tels qu’ASTM, ISO et divers tableaux sectoriels, attribuent effectivement des mesures d’épaisseur totalement différentes à un même numéro de jauge qui paraît identique sur le papier. Cela engendre toute une série de problèmes dans les applications concrètes. Prenons l’exemple de l’acier inoxydable de jauge 18 : selon les spécifications ASTM, son épaisseur est de 0,0500 pouce. Or, ISO pourrait désigner cette même mesure par 1,27 millimètre, tout en imposant des tolérances nettement plus strictes. Même de faibles écarts revêtent toutefois une importance capitale : une étude publiée en 2024 par l’AISC montre qu’une variation aussi minime que ±0,002 pouce peut réduire de près de 15 % la charge maximale qu’une structure est capable de supporter en toute sécurité. Et ces incohérences ne sont pas seulement des préoccupations théoriques…

  • Variations spécifiques aux matériaux l'aluminium, le cuivre et l'acier suivent chacun des progressions de jauge distinctes, issues de systèmes historiques fondés sur le poids
  • Différences Régionales les normes automobiles nord-américaines (SAE J403) diffèrent des normes européennes EN 10029 tant en ce qui concerne les définitions de jauge que les tolérances
  • Systèmes hérités certains fournisseurs aérospatiaux font encore référence à des tableaux propriétaires antérieurs à 1970, ce qui complique l’approvisionnement multi-source

Ces incohérences rendent indispensables des tableaux de conversion spécifiques aux projets, alignés sur le matériau et la norme concernée — notamment dans les chaînes d’approvisionnement mondiales.

Tableaux de conversion de jauge en épaisseur, spécifiques aux matériaux

Acier (doux, inoxydable, galvanisé) et aluminium : comparaisons jauge-épaisseur (jauge 10 à 30, en pouces/mm)

La relation entre le calibre et l'épaisseur réelle varie considérablement d’un matériau à l’autre, même lorsque le numéro de calibre semble identique sur le papier. Par exemple, une tôle en acier doux de calibre 12 a une épaisseur d’environ 0,1087 pouce (soit 2,76 mm), tandis qu’un acier inoxydable du même calibre est légèrement plus épais, soit environ 0,1094 pouce (ou 2,78 mm). La situation devient encore plus complexe avec l’aluminium, qui ne suit pas du tout les mêmes règles. Examinez les chiffres : une tôle d’aluminium de calibre 10 mesure approximativement 0,1019 pouce (2,59 mm) d’épaisseur, mais au calibre 30, elle n’atteint plus que 0,0100 pouce (0,25 mm). Pourquoi cela se produit-il ? À l’origine, les calibres de l’acier étaient déterminés en fonction de leur masse par pied linéaire, tandis que les normes relatives à l’aluminium ont évolué différemment, fondées sur la masse par pied carré. En raison de ces différences historiques, les ingénieurs doivent systématiquement vérifier l’épaisseur des matériaux à l’aide des normes ASTM ou ISO appropriées lorsqu’ils remplacent un matériau par un autre dans leurs conceptions.

Matériau tôle de calibre 10 gauge 20 calibre 30
Acier doux 0,1345" / 3,42 mm 0,0359" / 0,91 mm 0,0120" / 0,30 mm
L'acier inoxydable 0,1406" / 3,57 mm 0,0359" / 0,91 mm 0,0125" / 0,32 mm
L'aluminium 0,1019" / 2,59 mm 0,0320" / 0,81 mm 0,0100" / 0,25 mm

Incidence des tolérances : comment les variations de ±0,002" affectent les performances dans les applications structurelles et de précision

De légères variations d'épaisseur peuvent effectivement causer des problèmes majeurs à long terme. En ce qui concerne les structures porteuses, un écart de seulement 0,002 pouce par rapport aux tolérances standard réduit d’environ 15 % la charge que la structure peut supporter en toute sécurité, selon des recherches récentes de l’AISC. La situation s’aggrave encore davantage dans le domaine de la précision. Prenons l’exemple des dispositifs médicaux : une différence d’épaisseur de paroi de seulement 0,003 pouce entraîne une augmentation de 30 % des interférences électromagnétiques. Et dans la fabrication aérospatiale ? Les composants exigent une précision d’usinage inférieure à 0,0005 pouce, car ces minuscules variations influencent la façon dont les matériaux se déforment au fil du temps, ce qui détermine finalement la durée de vie des pièces avant leur remplacement nécessaire. Les contrôles réguliers ne sont pas simplement souhaitables : ils sont absolument indispensables pour garantir la sécurité, respecter la réglementation et assurer le bon fonctionnement de l’ensemble.

Choisir l’épaisseur appropriée de jauge en fonction de l’application

Structures porteuses, gaines de ventilation et climatisation (CVC), et panneaux de carrosserie automobile : adapter la jauge d’épaisseur aux exigences fonctionnelles

Lors du choix des matériaux, il ne s’agit pas uniquement des numéros de calibre indiqués sur le papier, mais bien de ce qui fonctionne réellement pour la tâche à accomplir. Pour les applications de charpente structurelle, il est logique d’opter pour des calibres inférieurs, compris approximativement entre 11 et 14, car ils offrent une meilleure rigidité et peuvent supporter des charges plus lourdes sans se déformer. En revanche, dans le cas des systèmes CVC, la situation change considérablement. Les conduits doivent pouvoir se plier facilement lors de l’installation, tout en résistant à la rouille et à la corrosion sur le long terme. C’est pourquoi les fabricants privilégient souvent des tôles plus fines, dont le calibre se situe entre 18 et 26, ce qui permet un écoulement efficace de l’air sans compliquer excessivement la production. Enfin, pour les panneaux de carrosserie automobile, tout doit être parfaitement ajusté. Les aciers dont le calibre se situe entre 19 et 22 représentent le juste équilibre : ils permettent aux véhicules de résister aux bosses, d’absorber les forces d’impact lors des collisions, tout en restant suffisamment légers pour répondre aux normes modernes d’économie de carburant et réduire globalement l’empreinte carbone.

Application Plage d'épaisseurs typique Exigence fonctionnelle clé Impact de l'écart
Charpente structurelle épaisseur 11-14 Haute capacité de charge Risque de défaillance structurelle
Conduits HVAC 18-26 gauge Formabilité + résistance à la corrosion Fuites d’air ou problèmes coûteux d’installation
Panneaux de carrosserie automobile calibre 19 à 22 Équilibre entre résistance au poids et aux indentations Sécurité ou efficacité réduites

Une étude sur les normes de fabrication de 2023 a confirmé que le remplacement de l’acier au calibre 20 par de l’acier au calibre 22 dans les supports structurels réduisait la capacité de charge vérifiée de 15 %. Basez toujours vos décisions sur la physique de l’application — et non sur les valeurs par défaut des tableaux.

Vérification de la précision du calibre d’épaisseur à l’aide d’outils de mesure

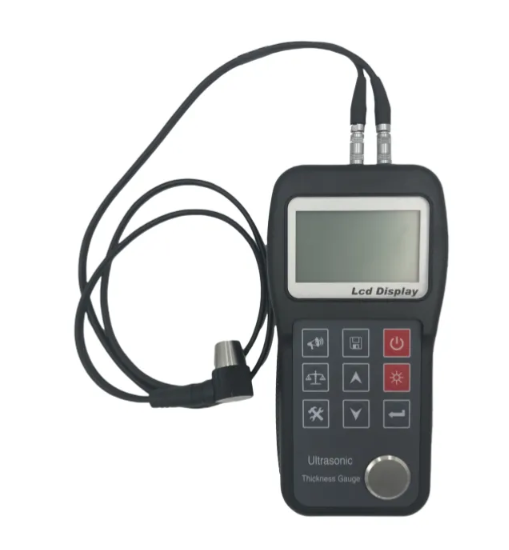

Obtenir des mesures précises d'épaisseur dépend du choix de l'outil adapté à ce que l'on mesure et à la manière dont il sera utilisé. Lorsqu'il s'agit de bords de tôle propre et non revêtue, facilement accessibles, les instruments de contact conviennent parfaitement. Les pieds à coulisse numériques fournissent des mesures précises au millième de pouce (0,001 po), tandis que les micromètres permettent une précision encore supérieure, jusqu'au dix-millième de pouce (0,0001 po). Ces petits outils pratiques permettent aux responsables du contrôle qualité d'effectuer rapidement des vérifications ponctuelles, sans trop de difficulté. Toutefois, la situation change lorsque l'on doit mesurer des métaux revêtus ou des tôles ou tuyaux déjà installés. C'est alors que les jaugeurs d'épaisseur ultrasonores entrent en jeu. Ils émettent des ondes sonores qui se réfléchissent sur les surfaces afin d'obtenir des mesures sans endommager les pièces — un avantage décisif une fois les composants usinés. Pour les éléments critiques, les techniciens effectuent plusieurs mesures sur différents points de la tôle. Cette pratique permet de détecter les variations gênantes issues du procédé de laminage et garantit le respect des tolérances requises, telles que la tolérance de ±0,002 po imposée pour les applications en acier structurel. Un étalonnage régulier à l’aide de blocs de référence traçables NIST assure la fiabilité de tous nos instruments. Que ce soit dans les ateliers de fabrication, la production aérospatiale ou la fabrication de dispositifs médicaux, la vérification constante de l’épaisseur permet de réaliser des économies substantielles en évitant les erreurs coûteuses, les tracas liés aux retouches et, pire encore, les risques potentiels pour la sécurité. Bien que personne n’apprécie particulièrement les tâches répétitives, ce type de vérification est indispensable pour garantir la fiabilité des produits.

Comparaison des méthodes de mesure

Scénario d'application Outil recommandé Précision typique Avantage clé
Bords accessibles de la tôle Pieds à coulisse / micromètres numériques ±0.001"—0.0001" Mesure physique directe
Composants revêtus / installés Gauge d'Épaisseur Ultrasonore ±0.004" Contrôle non destructif
Validation haute précision Fluorescence de rayons X (frx) ±0.00004" Mesure séparée des revêtements et des substrats

FAQ

  • Que signifie un numéro de jauge plus élevé ? Cela signifie que le matériau est plus fin. Historiquement, des numéros plus élevés étaient attribués au fur et à mesure que le matériau passait à travers des filières et devenait plus fin.
  • Pourquoi les mesures en jauge sont-elles incohérentes ? Différentes organisations et secteurs industriels utilisent des définitions et des tolérances variées pour les mesures d’épaisseur, ce qui peut entraîner des écarts.
  • Comment l’épaisseur influence-t-elle les applications structurelles ? Les variations de l’épaisseur affectent la capacité portante et peuvent accroître le risque de défaillance structurelle.
  • Quels outils peuvent être utilisés pour mesurer l’épaisseur ? Des outils tels que les pieds à coulisse numériques, les micromètres et les jaugeurs ultrasonores d’épaisseur sont couramment utilisés pour effectuer des mesures précises.
