Medidor de espesor

El medidor de espesor ultrasónico es un dispositivo de prueba no destructiva (PND) que mide el espesor del material utilizando ondas de sonido de alta frecuencia. Funciona emitiendo pulsos ultrasónicos a través de un transductor, que viajan a través del material y se reflejan desde la superficie opuesta. El medidor calcula el espesor en función del retraso de tiempo de la señal reflejada (principio de eco de pulso).

Introducción

Descripción de los detalles del producto

Características

l Fácil de usar medidor de espesor de mano
l Adecuado para la mayoría de los materiales metálicos y no metálicos
l Mostrar espesor actual o espesor mínimo (seleccionable en el menú)
l Configuración de límites superior e inferior y alarma sonora
l Memoria para 500 valores almacenados
l Calibración de dos puntos
l Resolución de visualización de 0.1mm/0.01mm seleccionable
l Visualización en mm o pulgadas
pantalla LCD con retroiluminación ajustable
indicador de batería baja
salida RS232 para transferencia de datos

Tabla de Especificaciones del Producto

Especificaciones técnicas

Rango de medición (Acero)	0,7mm-225,0mm con transductor de 5MHz
Rango de medición (Acero)	5,0mm-300,0mm con transductor de 2MHz
Temperatura de funcionamiento	-10 -- 60°C
Límite inferior Tuberías de Acero	φ20mm*3,0mm
Resolución de la pantalla (Seleccionable)	0.1mm/0.01mm o 0.01/0.001pulg
Salida de datos	Salida RS232 para impresora o PC
Precisión de medición	±1% del grosor + 0.1mm
Velocidad del Sonido	1000m/s—9999m/s
Fuente de alimentación	2 pilas AA de 1.5V
Duración de la Batería	100 horas sin retroiluminación
Dimensiones	152mm74mm35mm
Peso	370 gramos

Especificaciones del Transductor

Transductor	Rango de medición	Diámetro del Área de Contacto	Frecuencia	Temperatura de funcionamiento
Transductor	(Acero)	Diámetro del Área de Contacto	(MHz)	Temperatura de funcionamiento
TSTU32	5.0-300.0mm	22mm	2	-10 -- 60°C
5PΦ10	0.7-225.0mm	10 mm	5	-10 -- 60°C

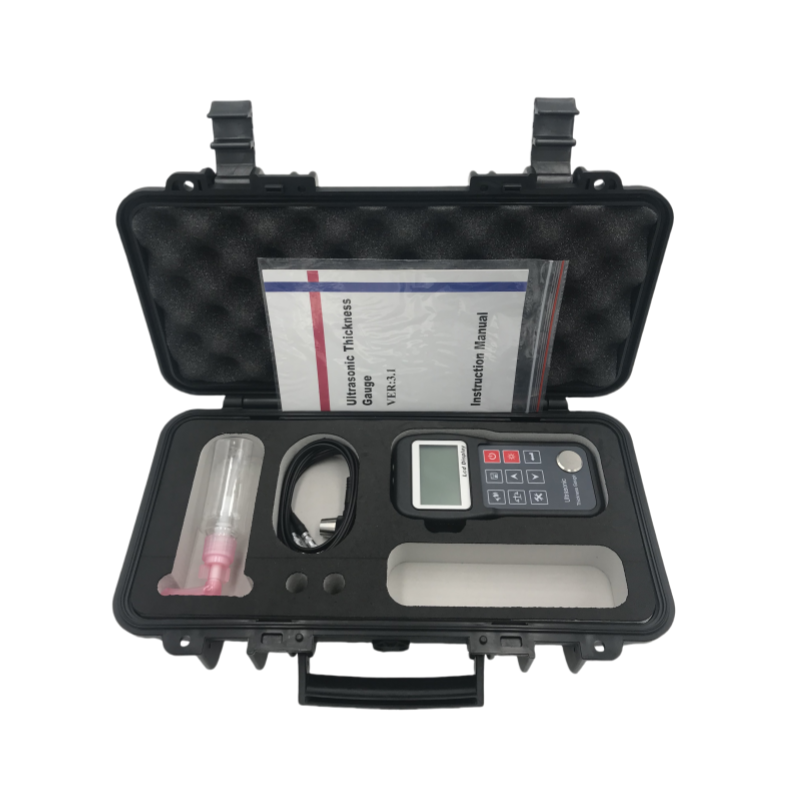

Entrega estándar

Entrega estándar	No, no lo estoy.	Nombre	Cantidad	Nota
	1	Unidad principal	1

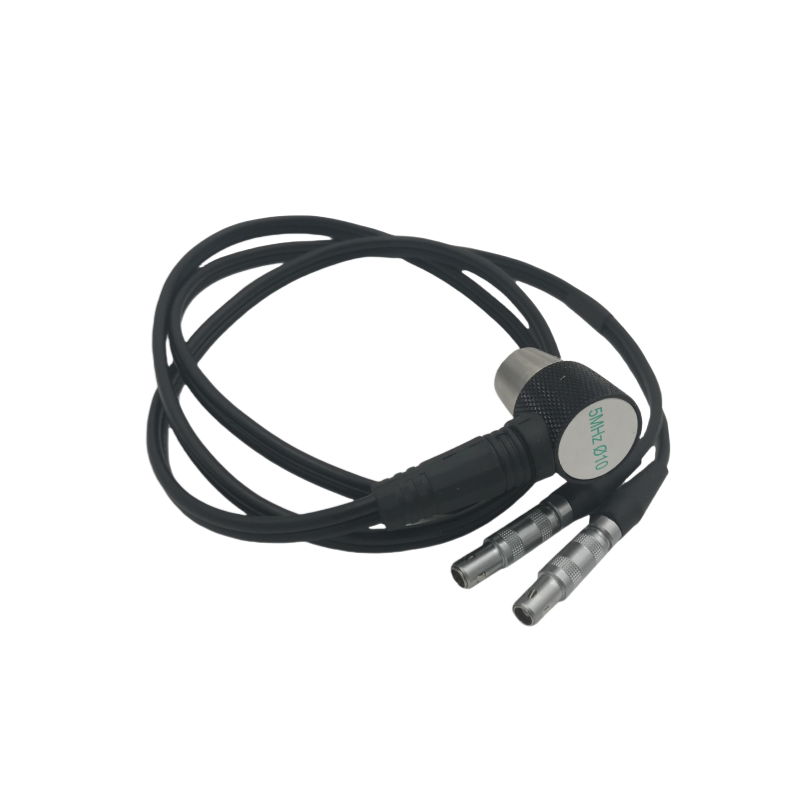

	2	Transductor 5PΦ10	1
	3	Gel acoplante ultrasónico	1
	4	Baterías AA 1.5V	2
	5	Manual de instrucciones	1
	6	Funda de transporte	1
Entrega Adicional Opcional	1	Transductor TSTU32 (2MHz)	1
	2	Transductor 5PΦ10(5MHz)	1
	3	Impresora TA220S con cable	1
	4	Datos ver con	1
	4	cable de comunicación	1
